缺陷检测系统
缺陷检测系统

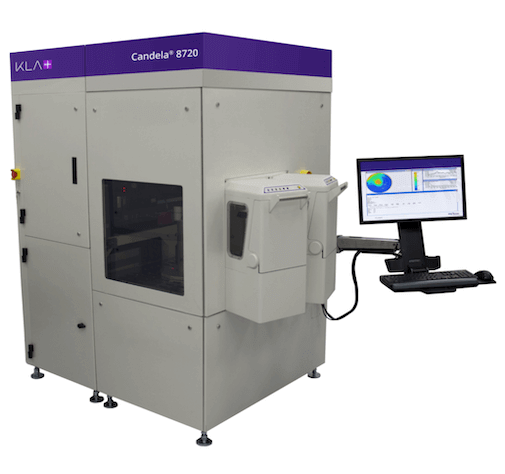

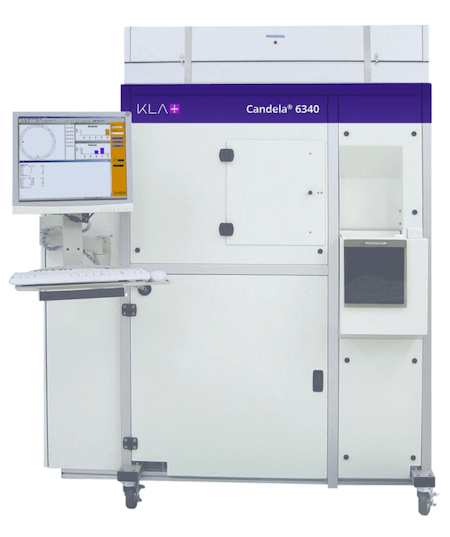

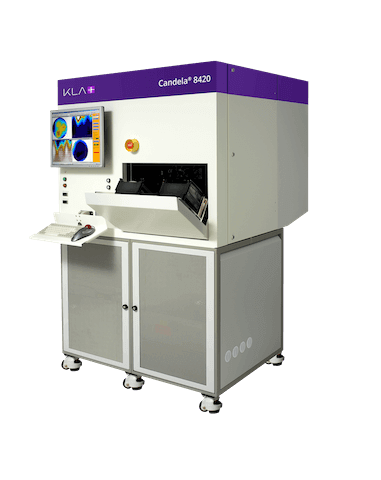

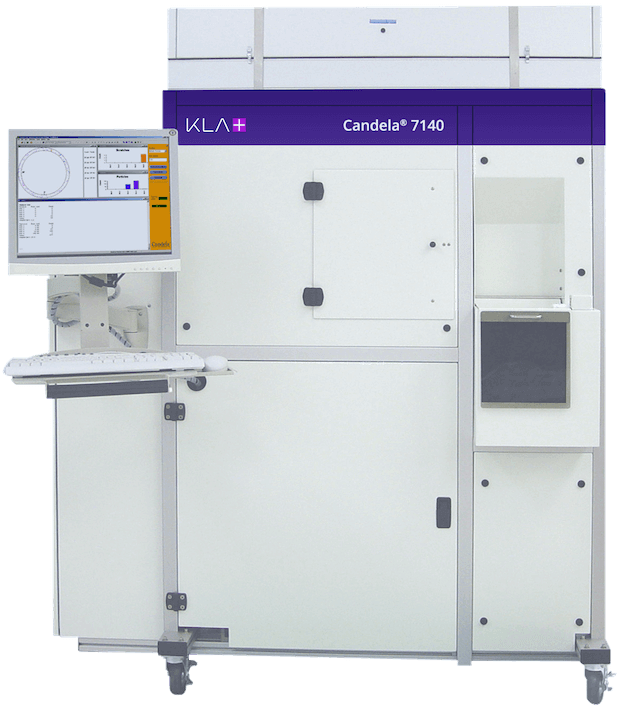

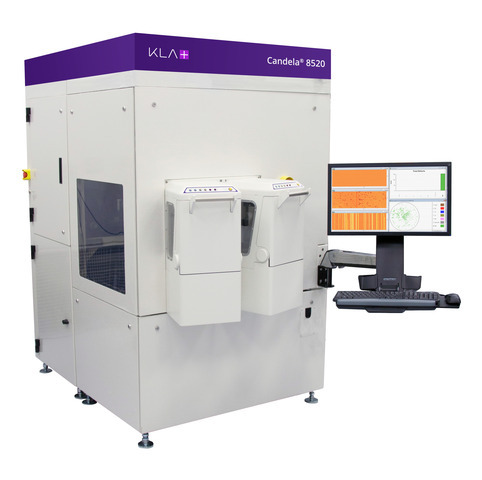

烛光®缺陷检测系统可以检测和分类化合物半导体基片(GaN, GaAs, InP，蓝宝石，SiC等)和硬盘驱动器上的广泛的关键缺陷，在生产吞吐量上具有高灵敏度。
接下来的活动
查看所有
寻找半导体晶片制造中的晶片缺陷检查和审查?
查看更多时间轴上的创新
自1997年推出坎德拉光学表面分析仪(OSA)以来，我们的技术专家一直在为化合物半导体和数据存储市场引入缺陷灵敏度和分类方面的关键创新。我们的检测技术为每一个新产品的发布提供性能改进，包括我们行业领先、屡获殊荣的能力，将高速表面缺陷检测和光致发光计量在一个单一平台上结合。了解更多关于我们坎德拉缺陷检查员的丰富的创新历史。
接收最新的KLA仪器新闻，论文，事件，和更多
关注KLA仪器
跟随KLA Instruments与我们的专家交流，了解我们的工具应用。
了解我们的产品如何帮助你。
探索更多的解决方案
仪器
对于行业专家、学者和其他创新者来说，KLA Instruments提供可信的测量，实现了世界上突破性的技术。
Nanoindenters
KLA Instruments纳米压头组合提供了精确、可靠和可重复的测试，以在广泛的测试条件下表征材料的静态和动态力学性能。
光学分析器
的Profilm3D®和ζ™️️光学轮廓仪提供快速，非接触的解决方案，3D台阶高度，粗糙度，和其他表面形貌测量，利用干涉仪和ZDot™测量技术。
薄层电阻映射器
的Filmetrics®基于超过45年的电阻测量创新和技术专长，薄板电阻测绘仪器已经开发出来。
笔分析器
的Alpha-Step®, Tencor™P系列和HRP®手写轮廓仪可以实现高精度，2D和3D表面计量。触控笔轮廓仪测量台阶高度，粗糙度，弓和应力具有行业领先的稳定性和可靠性，为您的研发和生产计量要求。
薄膜反射计
Filmetrics薄膜反射计可在数秒内测量透明薄膜的厚度和折射率，具有行业领先的精度。
