MRAM技术
MRAM技术更大的应用计划,除了物联网和汽车芯片,IC制造商还计划将MRAM集成到其他移动应用中。较高的读/写速度和非易失性具有明显的优势。逻辑电路可以更快地访问存储器,延长了电池寿命。
MRAM:制程挑战
MRAM制造要求对20到30层非常薄的金属和绝缘体的复杂堆叠,对沉积,退火,磁化和蚀刻进行严格控制。这些存储器单元可以组成独立的存储器芯片,或者在前段(BEOL)制造流程中嵌入到逻辑芯片中,当芯片接近完成且芯片的价值很高时。在线无损制程控制对于理解和预测最终设备性能至关重要。

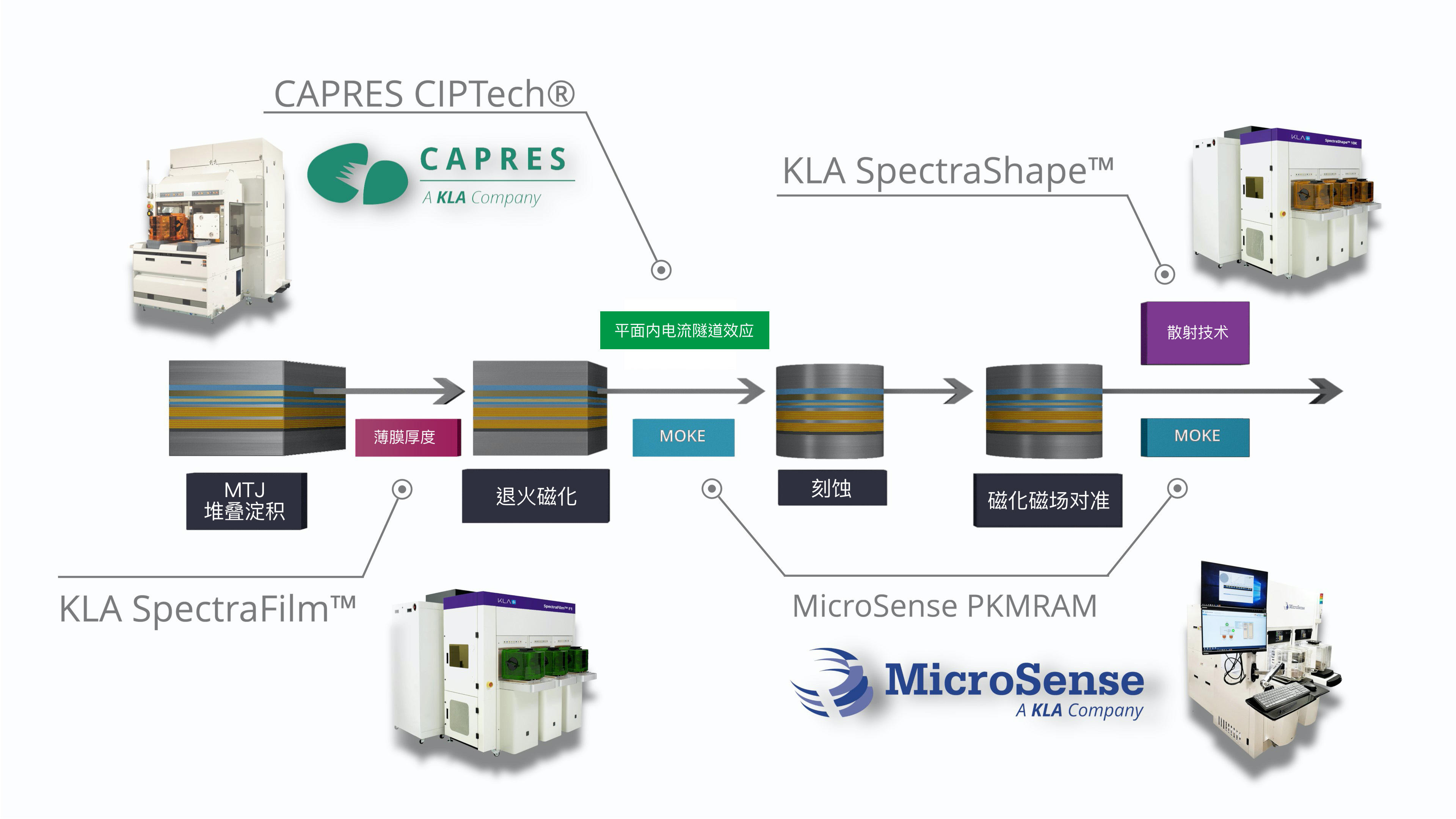

MRAM制程流程与控制
磁性隧道结(MTJ)
薄膜厚度
CIPT
电流面内隧穿(CIPT)是一种12点电子探针技术,可测量电阻随磁场的变化
CIPT提供了自由层在沉积,退火和磁化过程之后的重要性质
该技术被认为是在线MRAM制程监测的标准
笨人
光学散射
点击上面的解放军的产品链接了解心理契约在MRAM制程中如何帮助测量和控制关键参数的更多信息
